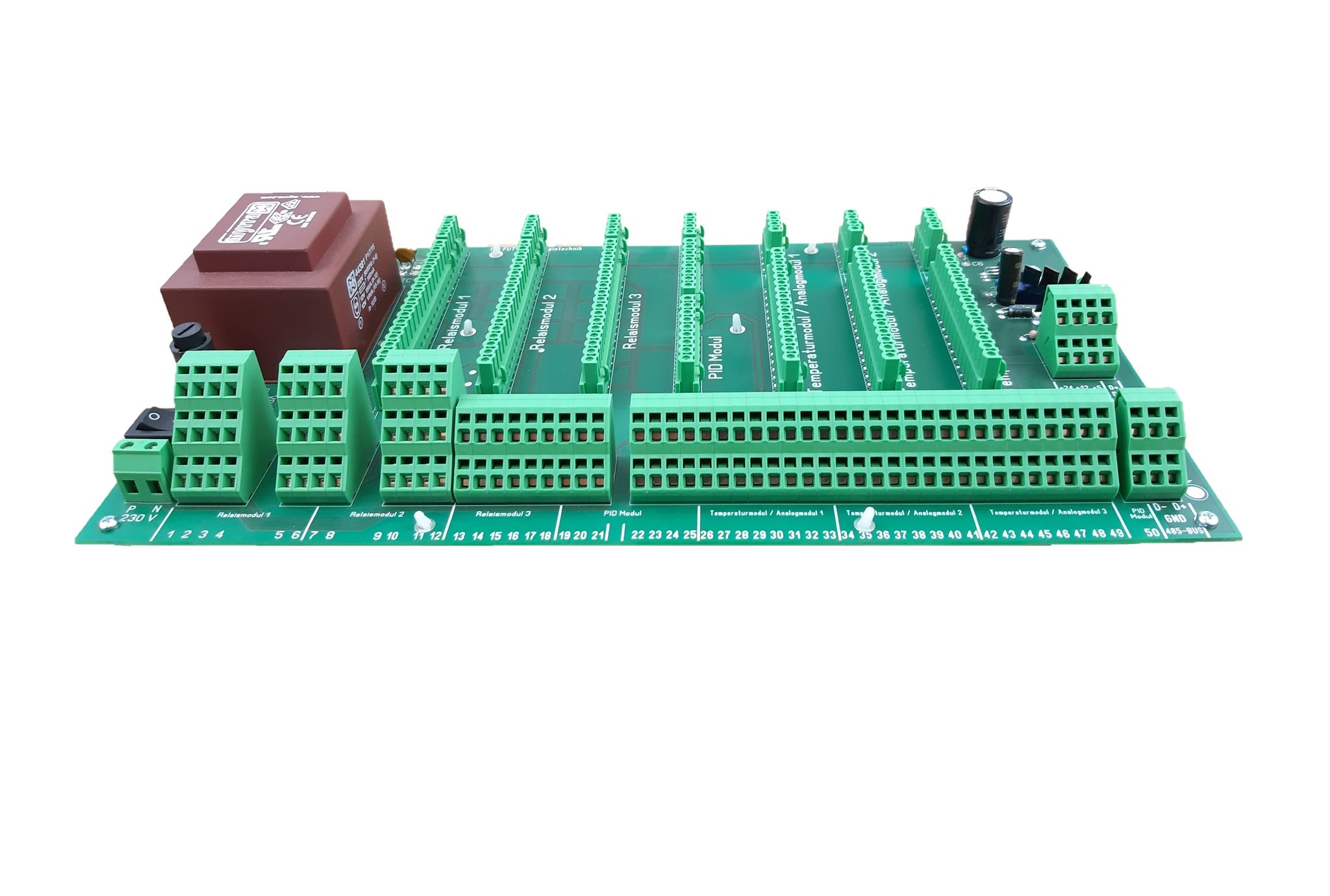

Die Verdrahtungsplatine ist für den Einbau in Schaltschränke konzipiert. Sie kann individuell mit E/A-Steckplatinen bestückt werden. Sie ist mit allen Controllern kombinierbar! Die Stromversorgung für Module und Controller kann direkt vom Netzteil der Platine bezogen werden.
Die Verdrahtungsplatine wird inklusive Abdeckung, Befestifungsschrauben und Abstandshalter geliefert.
Hinweis: Die Verdrahtungsplatine beinhaltet standardmäßig weder einen Controller noch E/A-Steckplatinen! Diese sind zusätzlich erforderlich!
Allgemeine Merkmale
- Individuell bestückbar mit bis zu 7 E/A-Steckplatinen
- Bis zu 31 Eingänge (bei 22 Ausgängen) möglich
- Bis zu 46 Ausgänge (bei 4 Eingängen) möglich
- Für alle Controller erhältlich (Nereus werden extern platziert)
- Leicht zugängliche Sammel-Klemmleiste für die komplette Verdrahtung

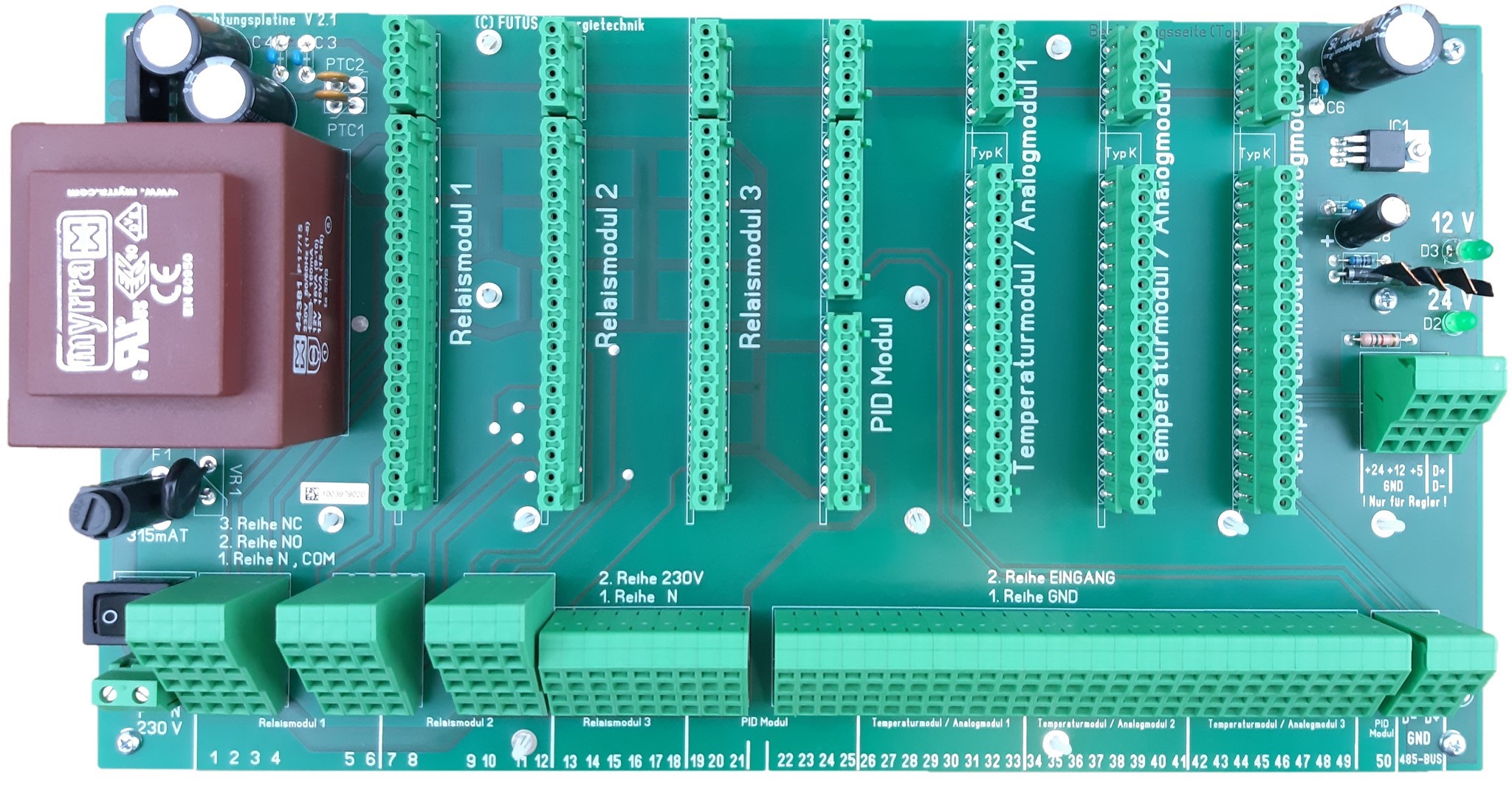

Belegung der Steckplätze
- Steckplatz 1: Relaismodul
- Steckplatz 2: Relaismodul
- Steckplatz 3: Relaismodul
- Steckplatz 4: PID Modul
- Steckplatz 5: Temperatur, Analog
- Steckplatz 6: Temperatur, Analog
- Steckplatz 7: Temperatur, Analog

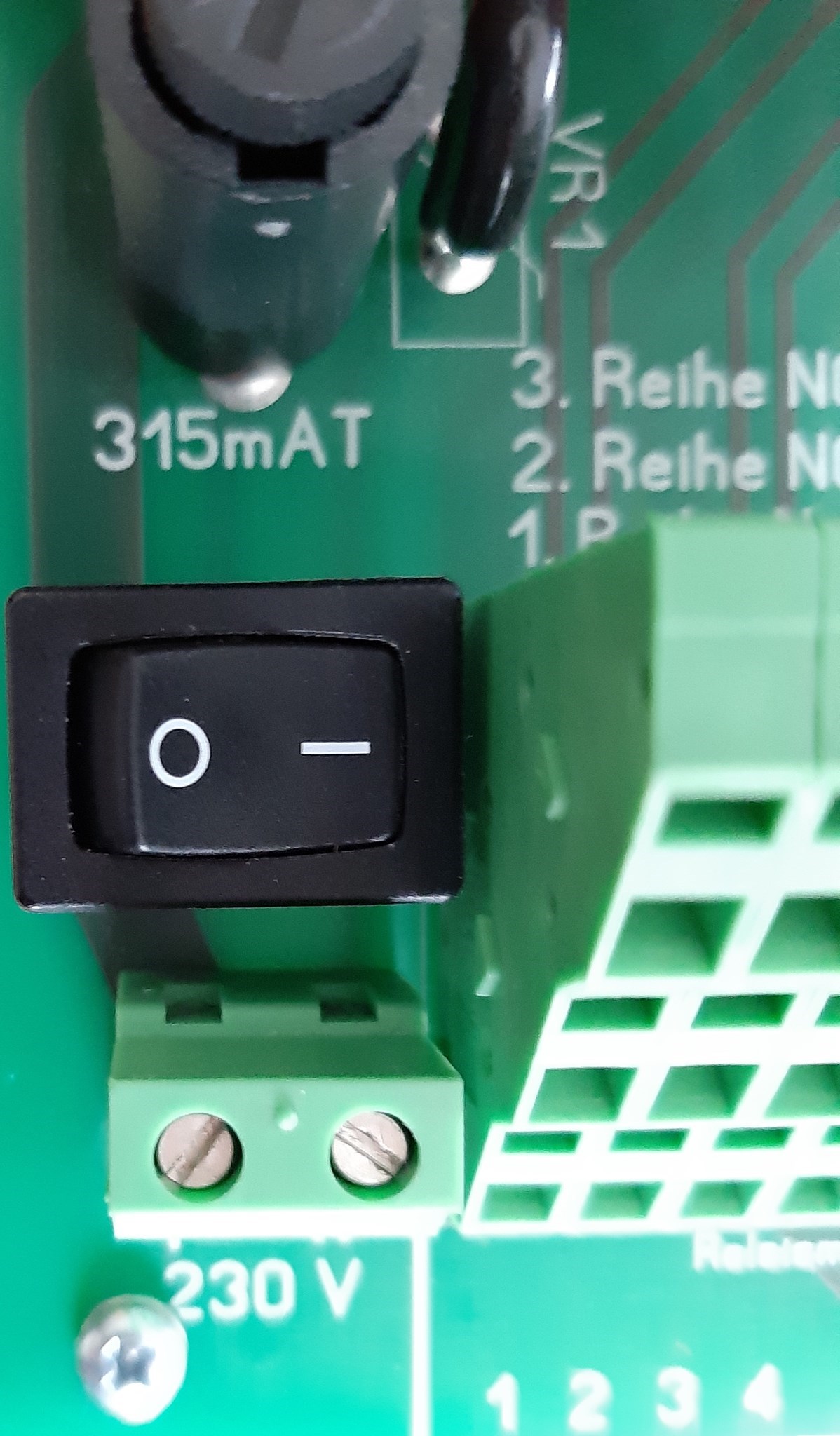

Technische Details
- Stromversorgung für Rhea, Bert Mini, Bert und Dione: 24V
- drehzahlgeregelte Ausgänge: 1 A / Kanal @ 230 VAC
- Schaltausgänge: 1,5 A / Kanal @ 230 VAC
- maximale Belastung: 16 A
Hinweis: bauseitige Absicherung mit maximal 16 A erforderlich!
Details:
| Spannungsversorgung | 230 V DC |
| Betriebstemperatur | 0°C bis +50°C |
| Maße | 500x400x210mm (BxHxT) |
